【ケース穴あけ型紙】1590S

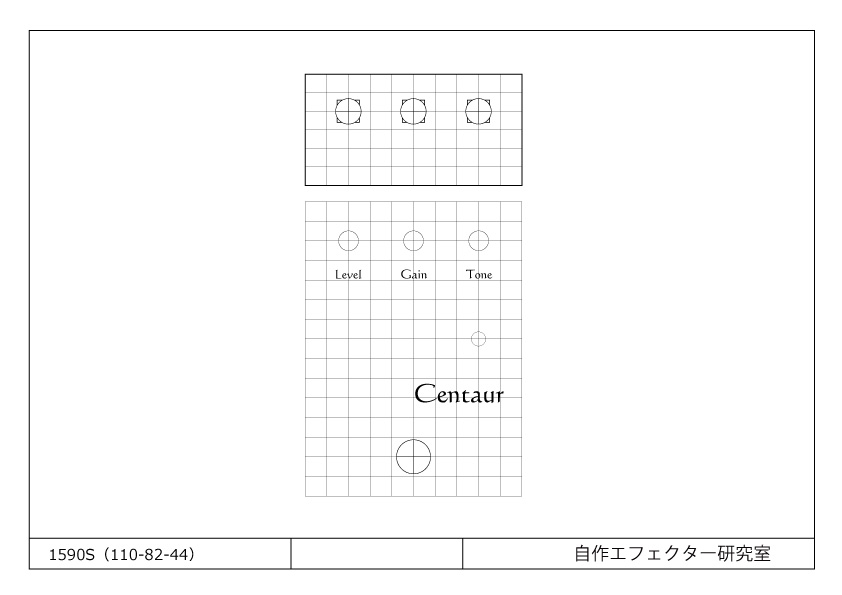

HAMMOND 1590S相当品（110-82-44ｍｍ）アルミケースへの穴あけ用型紙です。
穴径は使用する部品によって違いますので購入したものを参照ください。
おおざっぱに言うと、
ポットはだいたい7mm、ジャックとDCは9mm、フットSWは12mmです。
穴あけ時の注意点
このケースは高さがあるのでジャックとDCを上面にまとめてます。
例としてCentaurを作る仮定でつまみなど配置しています。
電池を入れるならばフットSW周辺の位置調整が必要です。
ダウンロード
PDF版は下記URLよりダウンロードしてお使いください。
https://diyfx.fun/wp-content/uploads/2025/05/1590S110-82-40.pdf
シールなどの外装用に文字だけ入れたもの（Centaur用）
PNGの透過画像なのでお好きなイラストや装飾と組み合わせてお使いください。
