抵抗やコンデンサの単位と表記と変換

電子部品は図面に表記されるときに省略されがちで、しかも制作者によって表記もまちまちであることがよくあります。

こちらによくある表記の例とその単位変換例をこちらにまとめておきます。

抵抗

10R＝10Ω

10k＝10kΩ

2.2k＝2k2＝2.2kΩ

コンデンサ

0.001u＝0.001μF＝1n＝1000p＝102

0.01u＝0.01μF＝10n＝10000p＝103

0.1u＝0.1μF＝100n＝100000p＝104

0.0022u＝0.002μF＝2n2＝2200p＝222

使用するコンデンサの種類

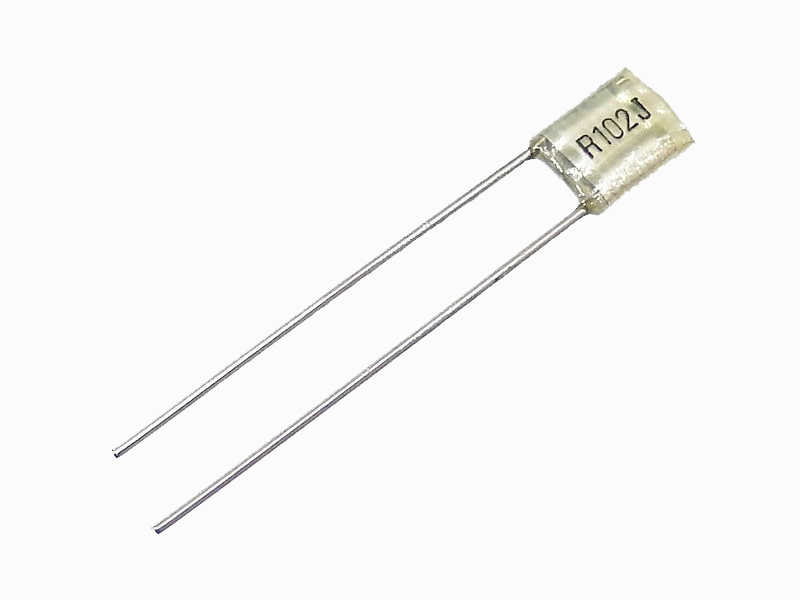

「0.001μFのフィルムコンデンサが探しても売ってない」という状況でも、「1000pFのセラミックコンデンサは見つけている」のであればもうそれでいいのではないかなと思っています。

「岩塩」を探しているのですが「アジシオ」しか見つからないのであれば、
もう同じ塩だしいいじゃないのという理論です。

極端なことを言えば、セラミックもフィルムもタンタルもスチロールもオイルも電解も薄膜高分子積層も、結局は「コンデンサ」です。

※もちろん有利不利（得手不得手）はありますので
こだわるのであればがんばって探してください。
