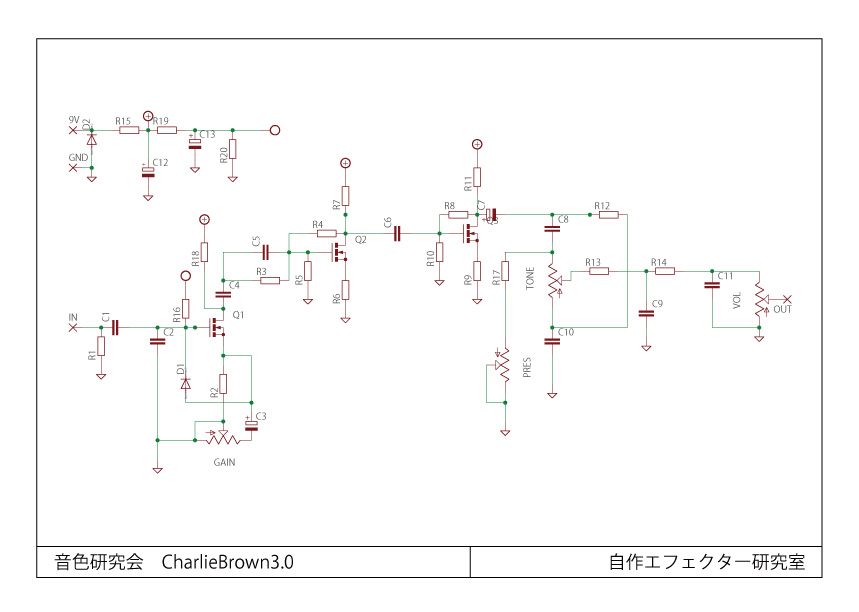

【音色研究会】CharlieBrown3.0回路図 回路図 2025.05.212026.02.14 目次 音色研究会「CharlieBrown風オーバードライブVer3.0」の回路図【音色研究会】CharlieBrown風オーバードライブ自作基板【音色研究会】CharlieBrown部品配置図販売ページ 音色研究会「CharlieBrown風オーバードライブVer3.0」の回路図 【音色研究会】CharlieBrown風オーバードライブ自作基板 CharlieBrown風オーバードライブ自作基板Marshall JTM45アンプのプレキシサウンドを再現した、Charlie Brownペダルを再現した基板です。 Gainつまみによりジミヘンドリクスの好ん... 【音色研究会】CharlieBrown部品配置図 https://tsa.plaisir-pc.com/wp-content/uploads/2022/04/4000039-CharlieBrown2.1%E9%83%A8%E5%93%81%E9%85%8D%E7%BD%AE%E5%9B%B3%EF%BC%88%E6%94%B9%E5%AE%9A1%EF%BC%89.pdf 販売ページ 【ポット直付け】Charlie Brown Channel Drive風 オーバードライブ Ver 3.0 自作用基板 JHS Pedals エフェクター自作用基板 はんだ工作価格：2,640円（税込、送料別) (2026/2/14時点) 楽天で購入
回路図
回路図
![[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]](https://hbb.afl.rakuten.co.jp/hgb/17b6b490.a854bbbb.17b6b491.efd66195/?me_id=1333008&item_id=10002457&pc=https%3A%2F%2Fthumbnail.image.rakuten.co.jp%2F%400_mall%2Falzey%2Fcabinet%2F05110061%2Fguitar02%2F101674_2.jpg%3F_ex%3D300x300&s=300x300&t=picttext "[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]")
回路図
