【ケース穴あけ型紙】1590BS

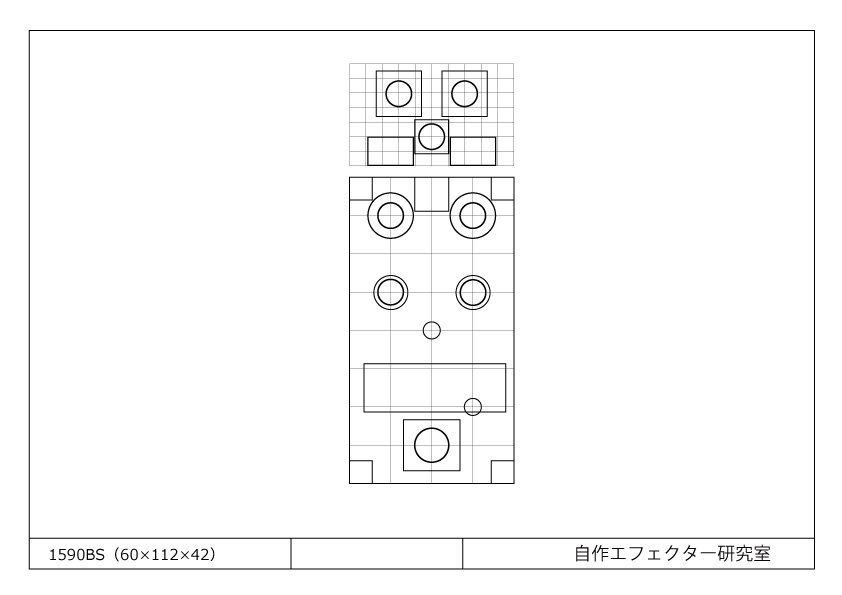

HAMMOND1590BS相当品（60-112-42ｍｍ）アルミケースへの穴あけ用型紙です。

穴径は使用する部品によって違いますので購入したものを参照ください。

おおざっぱに言うと、
ポットはだいたい7mm、ジャックとDCは9mm、フットSWは12mmです。

このケースは高さがあるのでジャックとDCを上面にまとめてます。

基本的にケースは大きさや高さがあるもののほうが断然作りやすいので、このケースはおすすめです。

ミニSW用の穴もありますが、ここをLEDにしてしまってもいいかもしれません。
基板のサイズによっては電池やSWなど干渉してしまうと思いますので、基板サイズに合わせて調整してください。

PDF版は下記URLよりダウンロードしてお使いください。
