【音色研究会】Timmy回路図

音色研究会「Timmy風オーバードライブ自作基板」

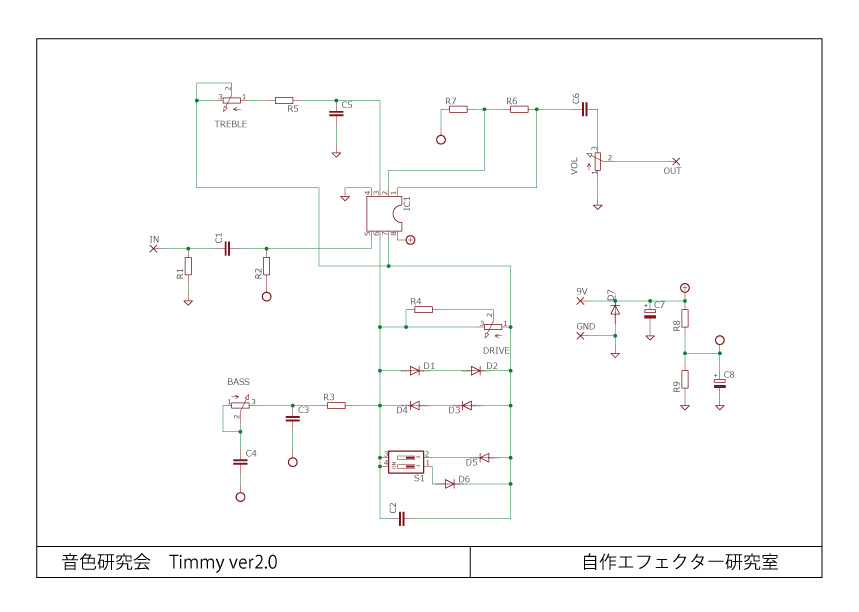

音色研究会「Timmy風オーバードライブ自作基板」の回路図です。

知る人ぞ知る名機で、とある国産有名エフェクターの元となったエフェクターです。

わりとこっちのほうが好きという人も多いです。

ディップスイッチでクリッピングの切り替えができるのが面白いですね。

【音色研究会】Timmy風オーバードライブ自作基板

【音色研究会】TS808風オーバードライブ部品配置図

購入

こちらから基板の購入ができます。
