【音色研究会】ProCo RAT2.0回路図

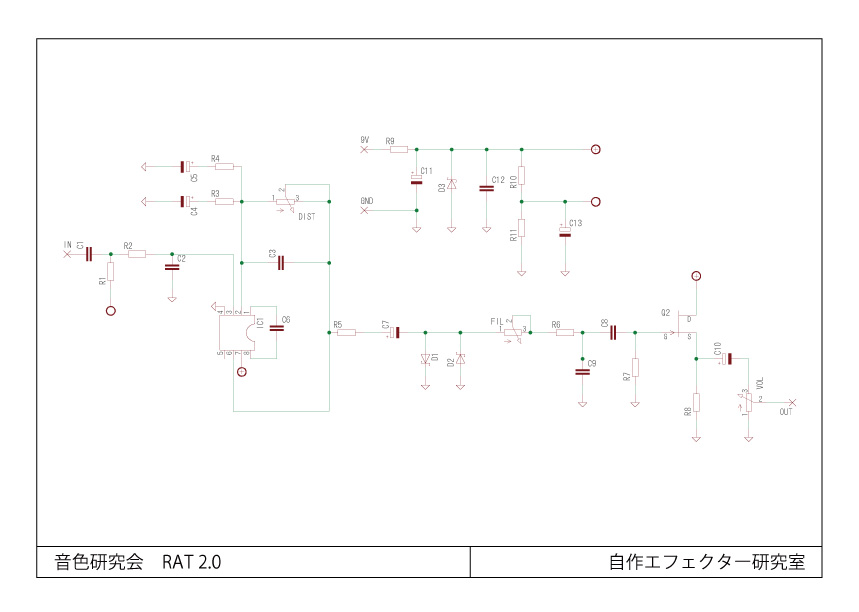

音色研究会「ProCo RAT風自作基板Ver2.0」の回路図です。

ジェフベックが愛用していることで有名なディストーションペダルで、図太く乾いた音で歪を再現した基板。

Toneの代わりにFilterがついており、これを強くすると高音がカットされていきます。

使用されているオペアンプの「LM308N」が若干入手が困難そうなので、
８P/Singleのオペアンプ「TL070CP」や「TL071CP」あたりで代用するといいかもしれません。

2N5458も入手困難なFETですので、
N-JFETの「J113」や「2SK30A」、「2SK303」あたりでの代用が楽だと思います。

音色研究会ProCo RAT風自作基板2.0の部品配置図は下記リンクから閲覧・ダウンロードできます。
