エフェクター自作に必要な道具

先日、「エフェクターを自作する手順」の記事を掲載しましたのでそちらをもとに、エフェクターを自作する際にはどのような道具や材料が必要になるのかをまとめてみました。

ケースを作る作業は「穴をあける」と「表面のデザイン」になります。

スイッチやポットの径がわからないと何ｍｍの穴をあけなければならないのかわかりませんので「ノギス」が必要です。

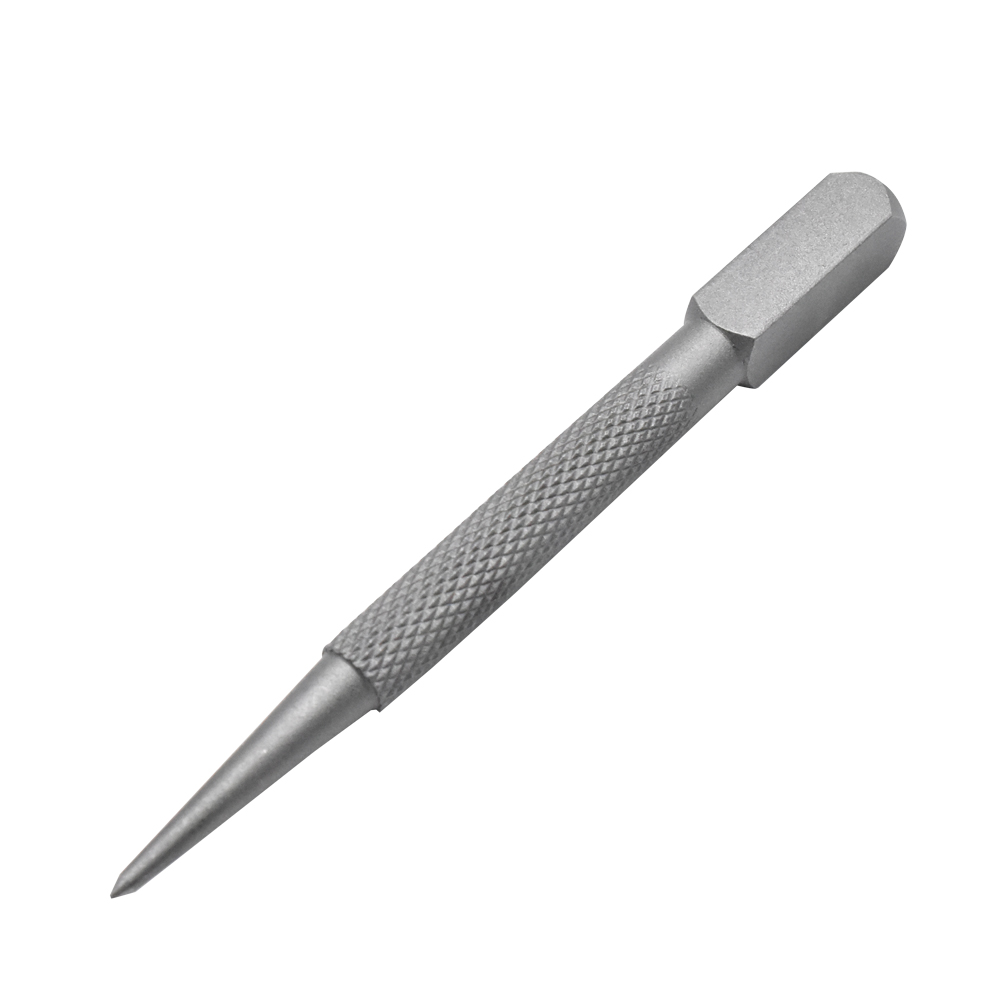

穴をあける作業には穴位置を決める「ポンチ」と穴をあけるための「電動ドリル」に穴径にあった「ドリルビット」が必要です。

電動ドリルは安価なもので問題ないですが、今後エフェクターをたくさん作りそう、日曜大工もやりそうというのであればそれなりのものを購入したほうが使い勝手がいいですし、圧倒的に楽です。

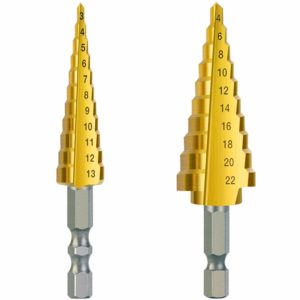

ドリルビットは一般的な鉄工用で十分かと思いますが、「ステップドリル」が便利です。

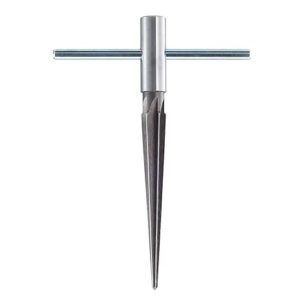

それと、インチサイズ部品だったりとか面取りしたい時や、ほんのちょっとだけ穴を広げたいときに重宝する「リーマー」のあると便利です。

デザインができるソフトやアプリとシール印刷できるプリンターとなるとは思いますが、パソコンさえあればGoogleのスプレットシートでも十分なんとかなりますし、印刷はコンビニでもシール印刷できるので、パソコンさえあればなんとかはなるのかなとは思います。

シールを作るのではなくなんらかのデカールとか、手書きもアリです！

基板をつくる作業は「部品の下準備」と「はんだ作業」です

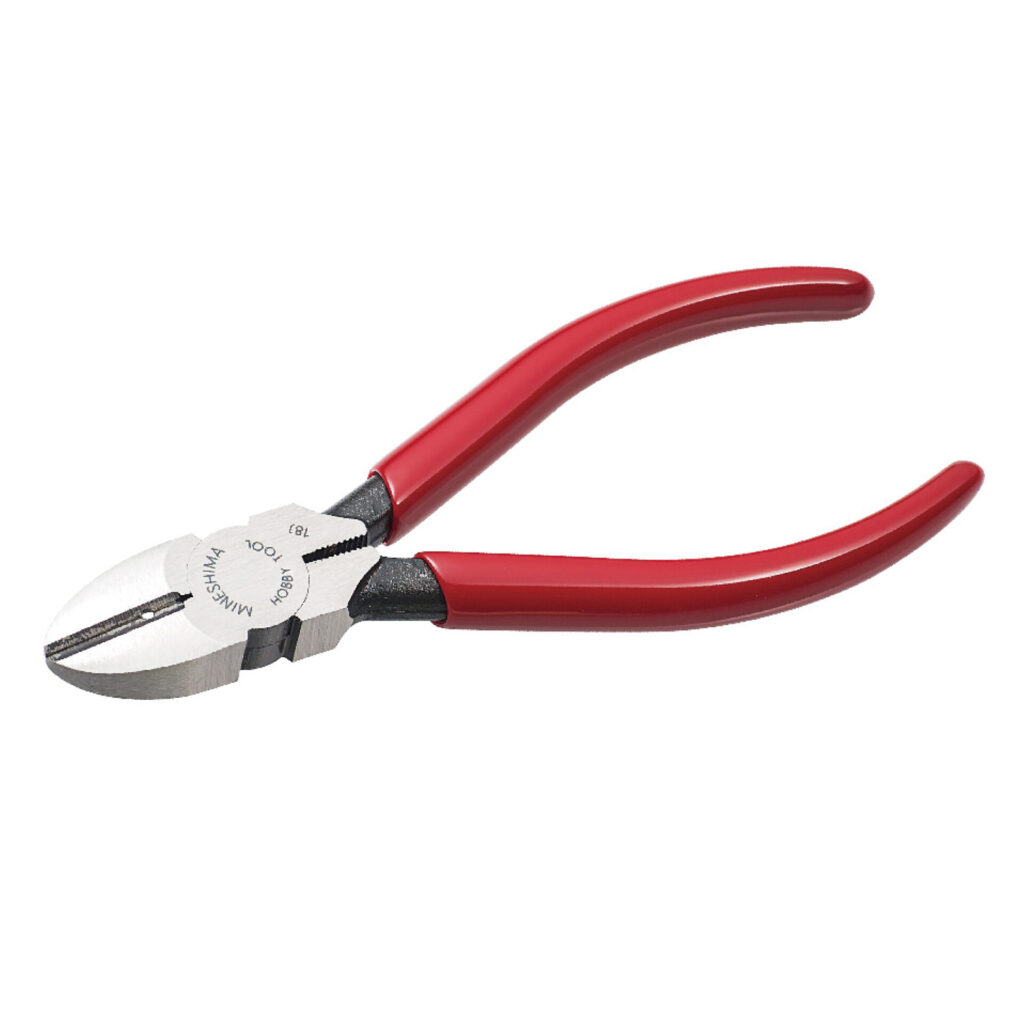

電子部品のリード線を切るための「ニッパー」と、曲げたり押さえたりするための「ラジオペンチ」があるといいです。

ニッパーは線材を切ったりもするので硬いものも切れるわりと頑丈なもの、ラジオペンチは小さいものが使いやすく、先端にギザギザがあると電子部品を傷つけてしまいそうで怖いのでギザギザのないものがおすすめです。

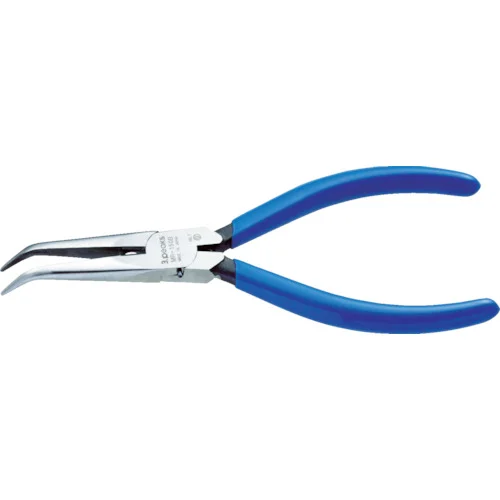

私は手のひらに収まるくらいの小さいもので、先が曲がっていて、滑り止めのギザギザがないものを愛用しています

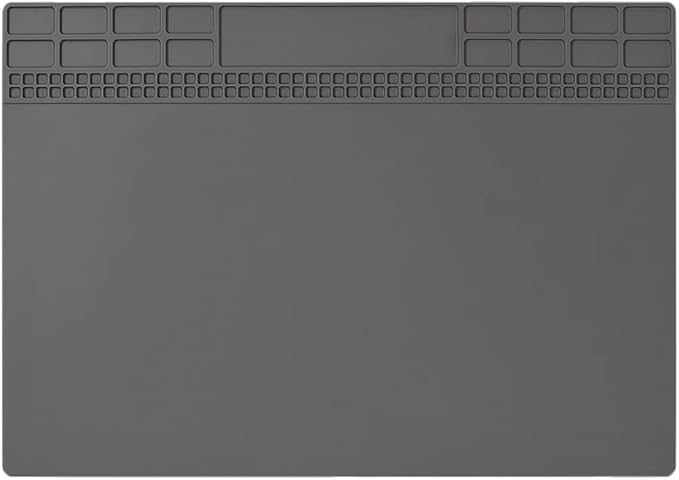

「はんだごて」と「はんだ」と「こて台（クリーニングスポンジ）」、あとは「はんだマット」という熱に強い敷物があると便利です。

はんだごては「温度調整機能付き」じゃないとGNDなど熱が逃げやすい部分のはんだは温度を上げないとはんだが乗らないので作れる気がしません。
※ギター本体の配線を経験した方で、アース線がうまくいかなかった人は技術の不足ではなく「温度不足」です。

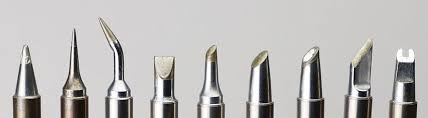

「こて先」はけっこう重要で流派というか派閥でわかれます。

私は上記画像でいう真ん中あたりの「2C型」というストローの先みたいな形状のものを使用しています。

はんだはこだわって銀入りとか鉛フリーとか、ビンテージはんだを使用するのも結構ですが、慣れないうちは一般的な「鉛入り」でがんばってください。（はんだの乗りやすさが違います）

他2点は代用できるものがあるのであれば不要です。

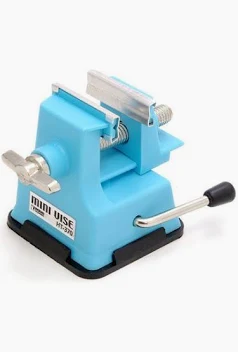

実際に部品をはんだ付けする際に、部品をおさえる治具があるととても便利なので、「逆作動ピンセット」や「ミニバイス」、「スタンドクランプ」なんかもあるといいと思います。

上記3点はあったら便利な程度の道具なのでなくても問題はありません。

要は固定できればいいだけですのでちょっと大きめの洗濯バサミや輪ゴムでも全然OKです。
輪ゴムでもいいんですが・・・慣れないとミスって輪ゴムが溶けてくっつきます(笑)

洗濯バサミでも輪ゴムでもいいんですが・・・
はんだごてで溶かさないように注意してください(笑)

配線作業には「線材」と「ワイヤストリッパー」、「熱収縮チューブ」があるといいです。

線材に関しましては以前に「エフェクター自作に使用する線材」という記事を投稿しておりますので、そちもを参照ください。

ワイヤストリッパーはニッパーやカッターで代用できるのならばそれでもいいとは思いますが、最近のワイヤストリッパーは心線の太さに関係のないワンタッチ式という素晴らしいものもあって圧倒的に便利です。

熱収縮チューブはビニールテープで代用でもOKです。
※絶縁と保護のためなので、なんなら別になにもなくてもいいです。

部品をケースに取り付けるのは「スパナ」や「ソケットレンチ」、「ドライバーセット」があれば問題ありません。

ソケットレンチのセットがあればスパナすら必要ないかもしれないです。
※私はスパナは使ってはいません。
そんなにトルクが必要なものでもないのでそれこそラジオペンチで締める程度でもいいと思います。

ドライバーはアルミケースの蓋がプラスドライバー、つまみが精密のマイナスまたは小さめの六角です。

「はんだ吸い取り器」はもっているとミスしたときのリカバリが楽です。

小さいもののほうが使いやすいと思います。
