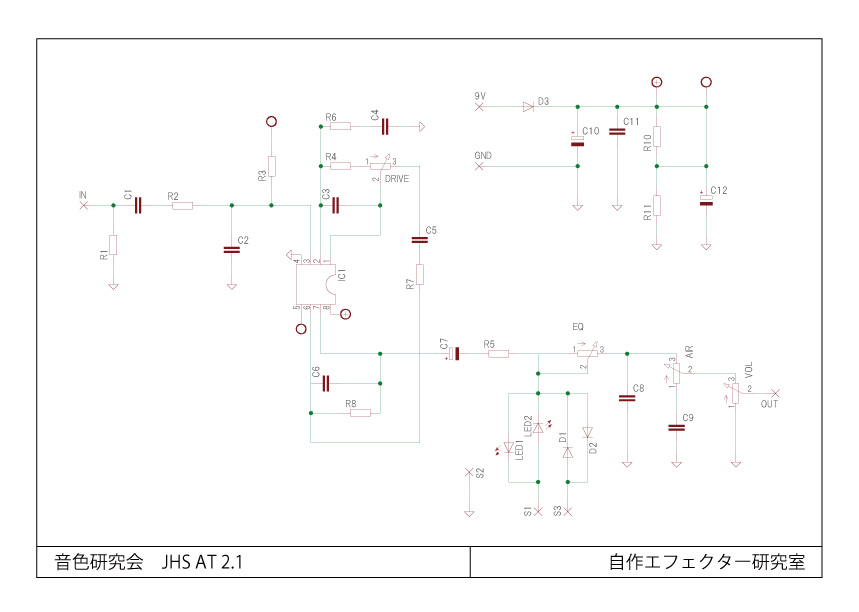

JHS Pedals The AT風エフェクター自作基板Ver2.1回路図

JHS Pedals The AT風エフェクター自作基板Ver2.1の回路図です。

音色研究会の説明文によると、
「The ATはAngry Charlieをメインに使っていたAndy Timmonsに合わせてJHS Pedalが微調整を行ったペダルで、Air、Drive、EQ、Volumeのコントロールと、ヘッドルームの切り替えとして働く３モードスイッチを備え、ブライトな音からダークな音まで高いレスポンスで表現できます。」
とあります。

商品名が「JHS Pedals The AT Andy Timmons風 オーバードライブエフェクター自作用基板」 となっていますが・・・回路を見る限り某ディストーションとほぼ一緒です。

使用する部品が少ないので自作エフェクター初心者にも割と作りやすいかもしれませんが、クリッピングの切り替えSWがある分ちょっとややこしいかもしれません。

JHS Pedals The AT風エフェクター自作基板Ver2.1部品配置図

「JHS Pedals The AT風エフェクター自作基板」の部品配置図は下記リンクから閲覧・ダウンロードできます。

販売ページ

音色研究会公式ECサイトのFindtecの販売ページです。

JHS Pedals The AT Andy Timmons風 オーバードライブエフェクター自作用基板 メール便なら送料無料 | すべての商品 | パソコン＆スマホパーツの専門店ファインドテック

「パソコン＆スマホパーツの専門店ファインドテック」で取り扱う商品「JHS Pedals The AT Andy Timmons風 オーバードライブエフェクター自...

www.findtec.jp

楽天でも購入できます。

JHS Pedals The AT Andy Timmons風 オーバードライブエフェクター自作用基板 メール便なら送料無料 価格：2,090円（税込、送料別) (2026/2/14時点) 楽天で購入
