ボリュームポットの配線方法

オペアンプやダイオードなどの比較動画作っていて、比較専用エフェクターがあったら便利だなと思えてきたので作ることにしました。

せっかく作るなら記録しながら作って記事にしようと、今回はボリュームポットの配線方法です。

ちなみに前回と前々回ではケース作って、基板を作りましたのでそちらも参照ください。

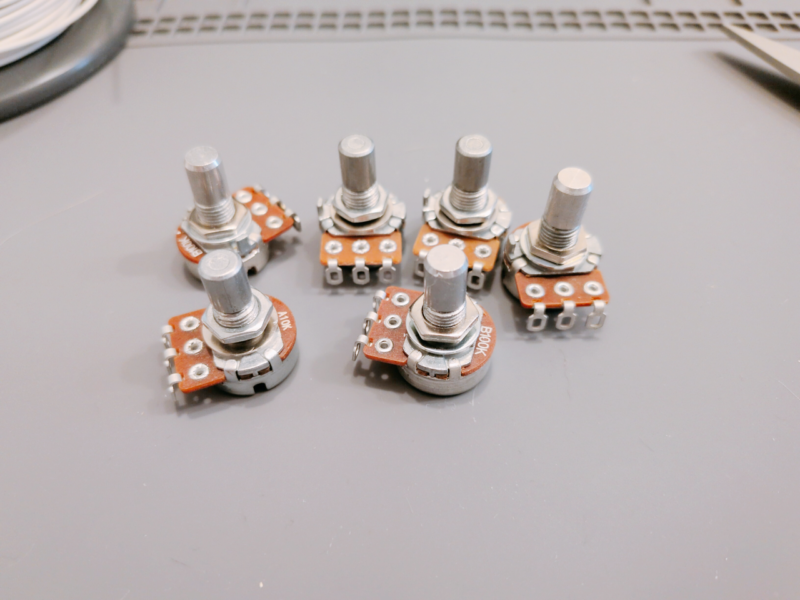

ポットの準備

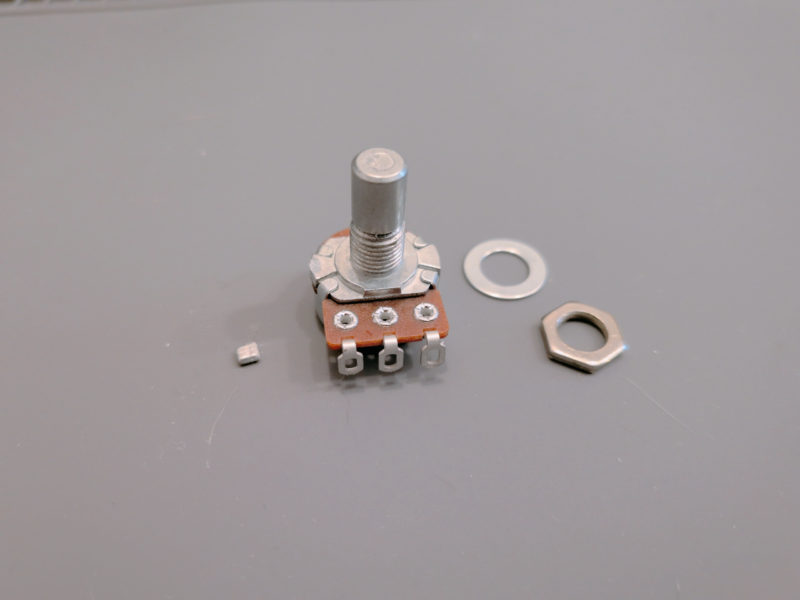

ポットはナットとワッシャーは外しておいて、爪を折っておきます。

この爪は、シャフト穴の横に爪用の穴をあけて差し込んでおくと、ポットの空転を防止できるという素晴らしいものなのですが、エフェクター表面に余計な穴を開けたくないし、開けるのがめんどうで折ることが多いです。
（気が向いたら活用してみてもいいかもしれません）

線材を作っておく

まずはボリュームやゲインなどのポットに配線するための線材を準備しておきます。

配線は「これくらいあれば足りるのかな？＋ちょっと分」の気持ち長めの長さに切っておいて、被覆を1.5ｍｍ剥いて、撚り線をねじって真っすぐにしておきます。

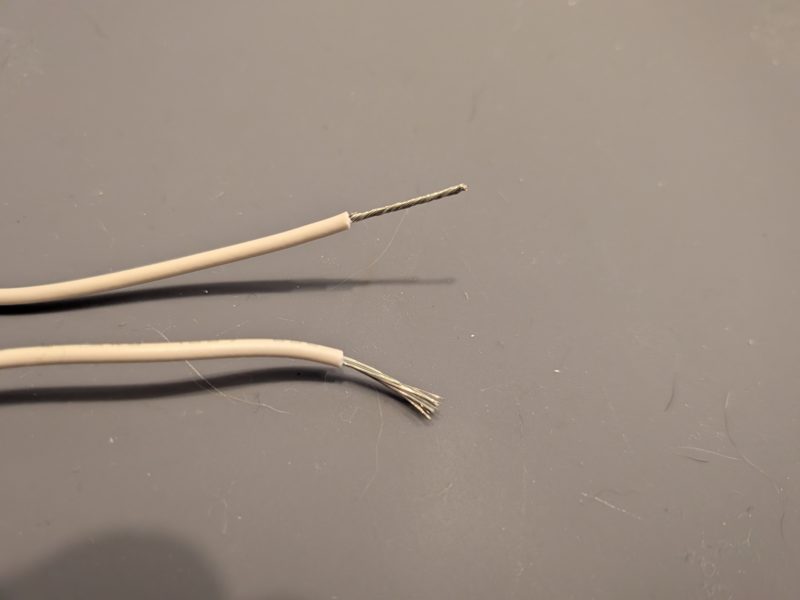

被覆を剥いただけの状態とねじっておいたものの比較写真です。

被覆を剥くのはカッターでもニッパーでもハサミでもなんでもいいんですが、撚り線の心線が1本でも切れたらやり直したほうがいいのと、けっこうな本数被覆を剥きますのでワイヤーストリッパーを使用することをおすすめします。

剥いて真っすぐにねじった導線は「予備ハンダ」しておきます。
予備ハンダとはあらかじめハンダ付けする箇所にハンダ層を作っておくことです。

実際に予備はんだしているところを動画に撮ってみました。

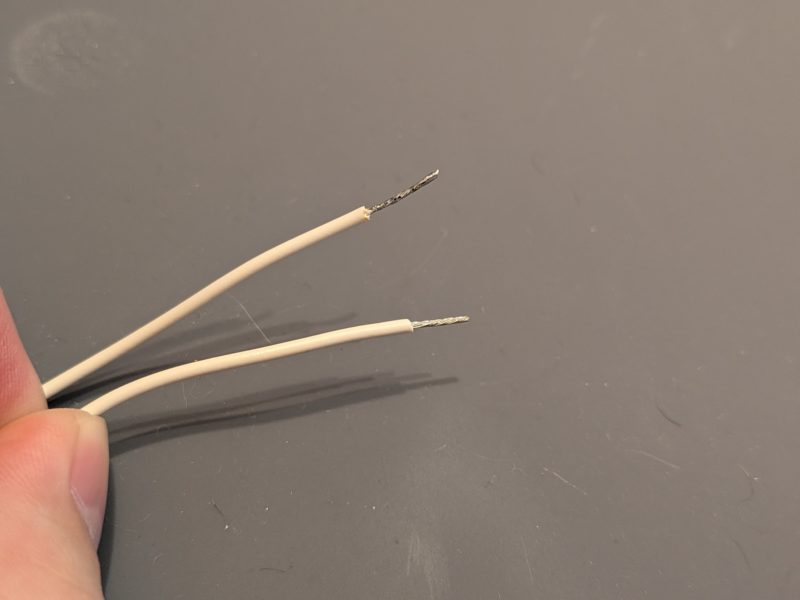

そして予備はんだする前と後の導線です。

上が予備はんだしたもので、下が予備はんだ前のものです。
見本だとそんなに導線の径の太さも変わってないと思います。

予備はんだの目的はあくまで「はんだの層を作っておく」だけなので、太さが変わるほどハンダを盛ると基板の穴に通らないなどいいことがありませんので、導線をはんだにくぐらせるだけのイメージで良いと思います。

ここから線材をポットにハンダ付けする訳ですが、流派といいますか、付け方がいくつか出てきます。

チョン付けする

予備はんだした線材の長さを取り付けるポットの大きさに合わせて調整して切ります。

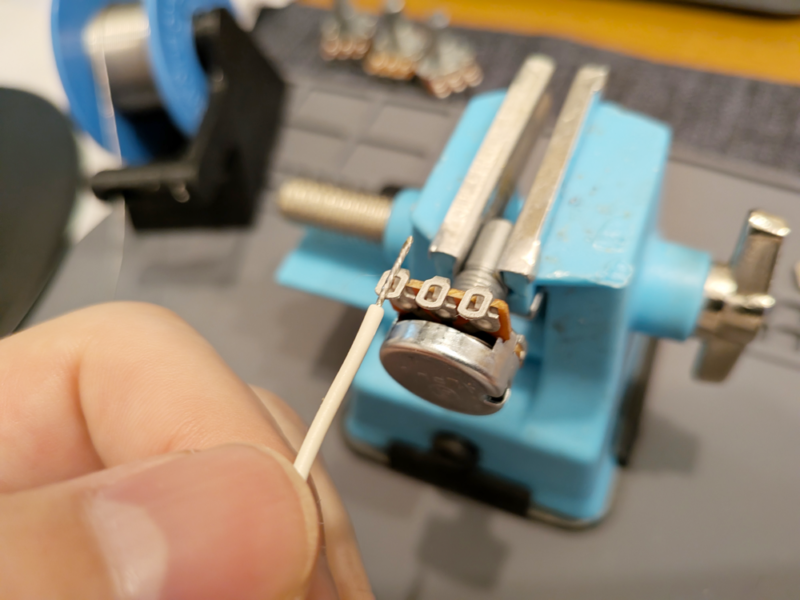

で、ポット側にも予備はんだをして、線材をはんだ付けします。
その作業の動画を撮りましたので参照ください。

この「チョン付け」の特徴は

①やり直しが容易
②付け替えが簡単
③他の付け方よりも外れやすい

といったところです。

③はデメリットではありますが・・・私は外れたり接触不良起こしたことはないです。

引掛けからげ

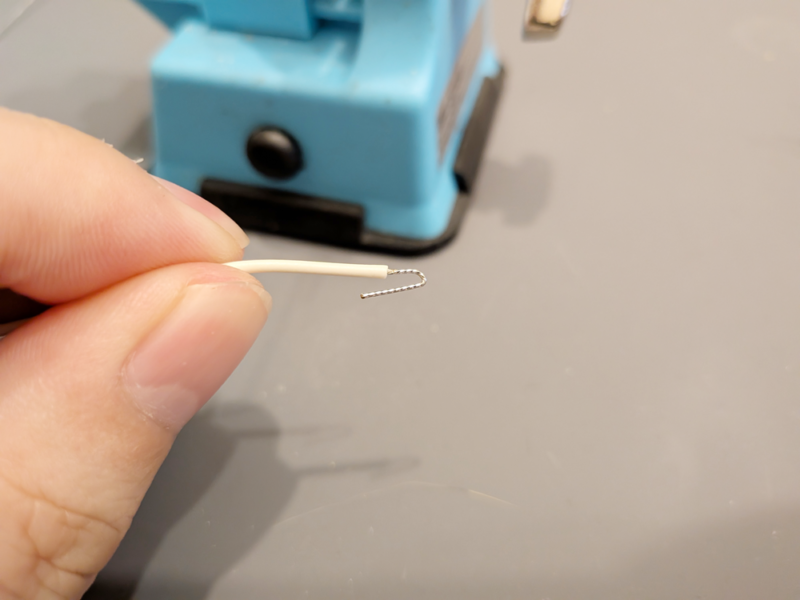

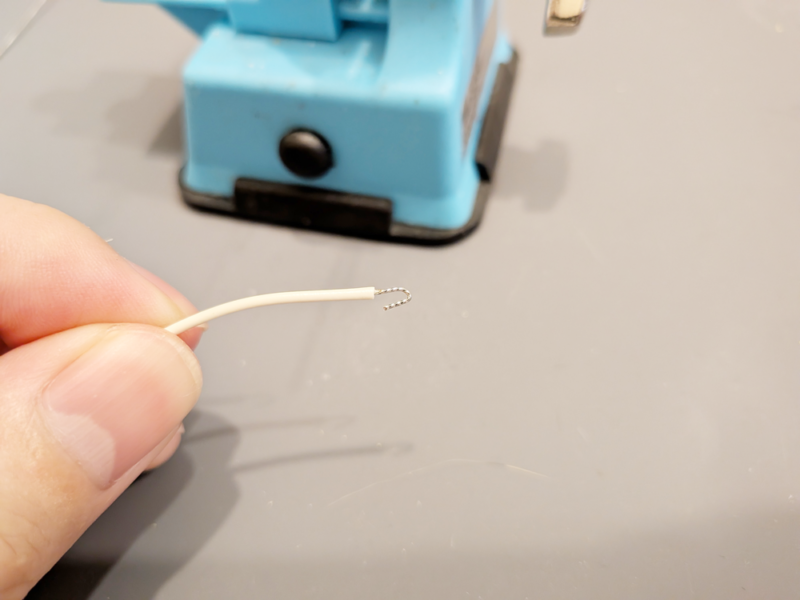

予備はんだした線材を曲げ、余分な部分をカットします。

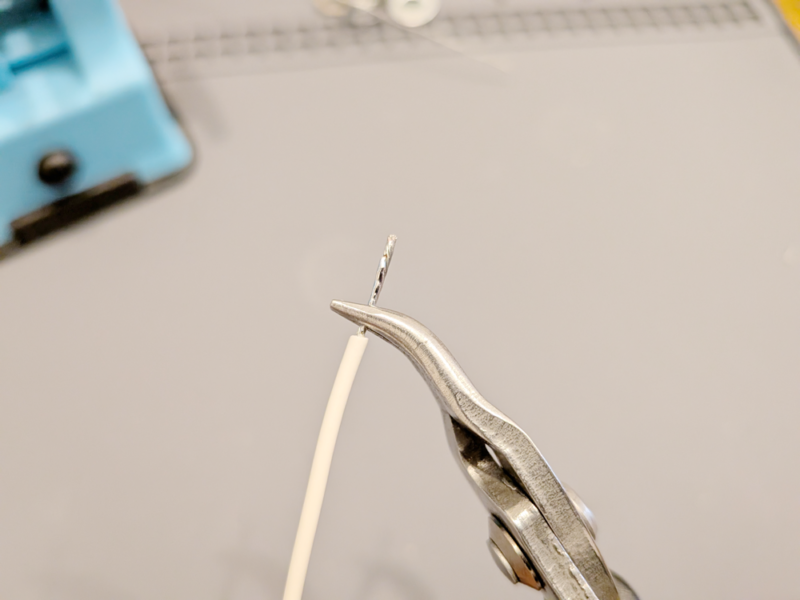

線材の折り曲げは電子部品用の小さいラジオペンチがあると便利です。

ペンチの先がギザギザだと心線を傷つけてしまったりするのでフラットなものがおすすめです。

ハンダ付けする際にも慣れないうちは線材をペンチで挟んだほうが安全です。

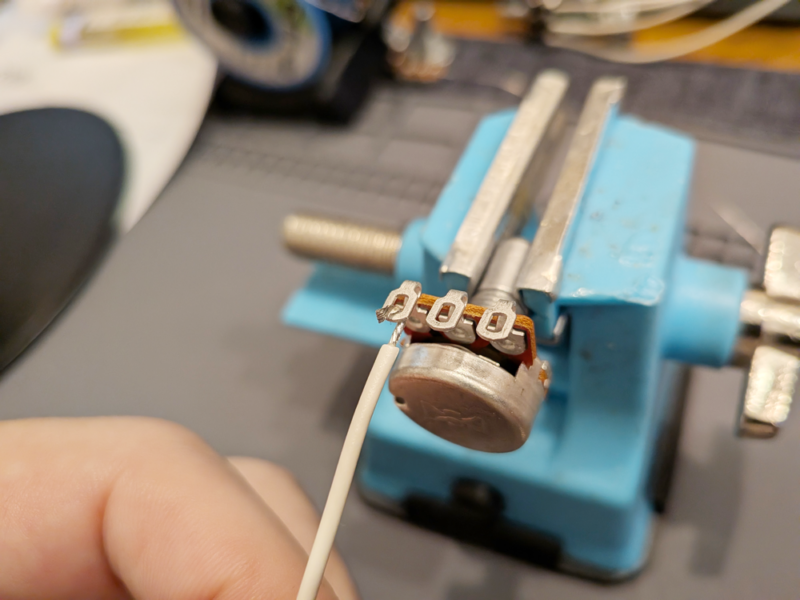

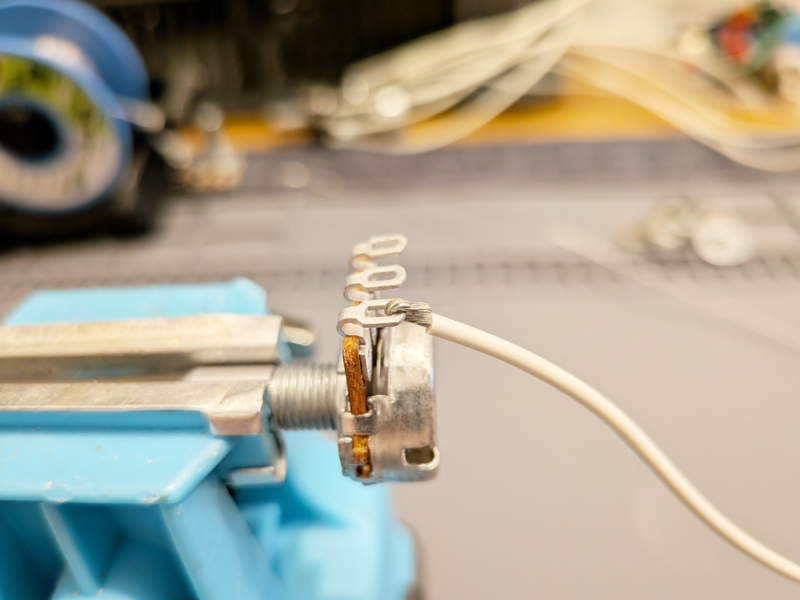

折り曲げた心線をポットの端子に引っ掛けて、心線をつぶしておきます。

予備はんだした心線は折り曲げに弱く、脆くなっていますので心線を折らない程度の力加減で行ってください。

あとは端子部分のはんだ付けです。
はんだの様子は動画を撮っておきましたので参照ください。

絶縁処理

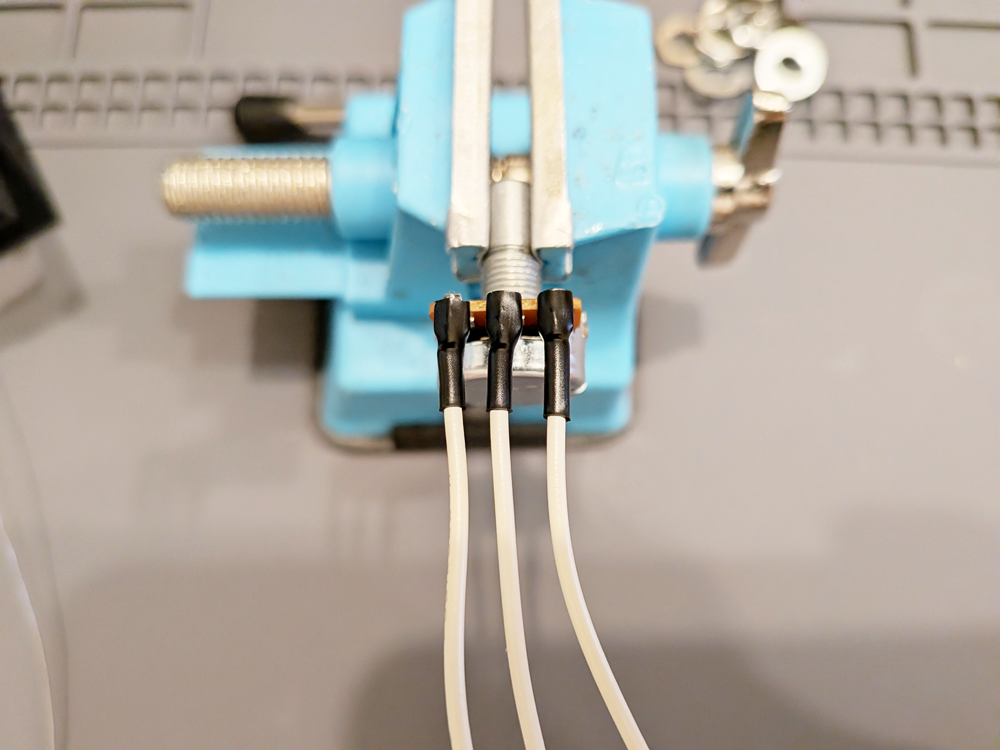

線材のハンダ付けが終わったら熱収縮チューブを取り付けておきます。

別にビニールテープなんかで代用してもいいですし、なんならなくてもいいんですが、余計なものに接触して短絡（ショート）しちゃう事故が起こるくらいならなんらかの処置はしておいたほうが安全です。

自作エフェクター制作の参考になれば幸いです。
